使用说明

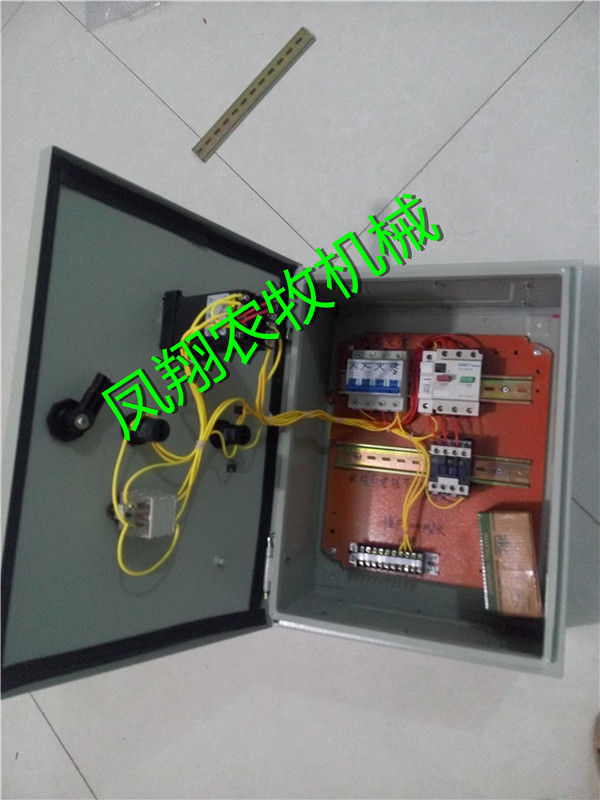

本仪表适用于接PT100温度探头，空气开关前3个端口接火线，后一个端口接零线。

初始数值：

AL1:0000（用于备份控制）

P：0000

OH:0002(用于设置二次启动的温差范围)

SC:0000(用于加减设置温度探头的误差)

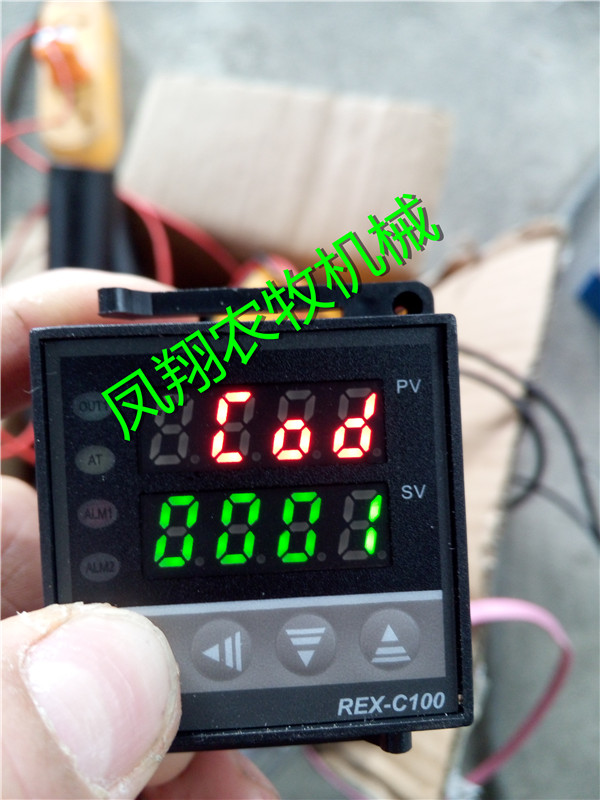

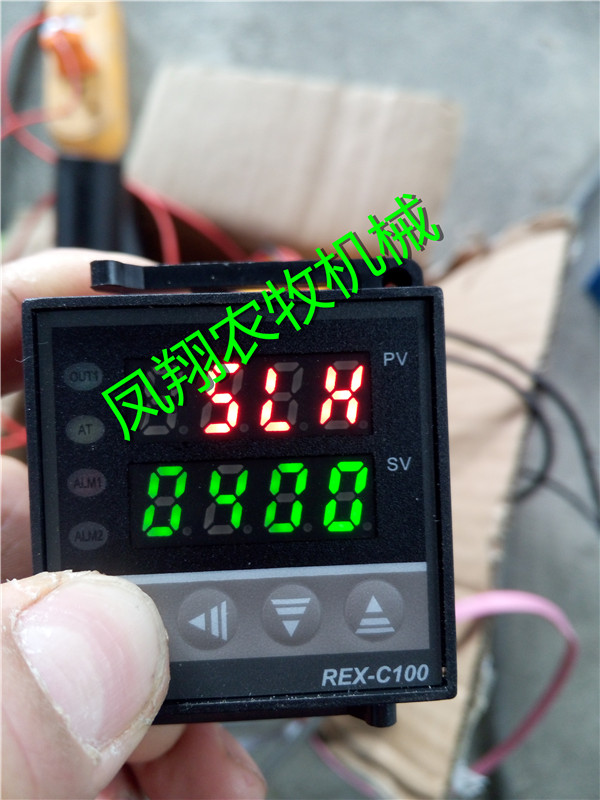

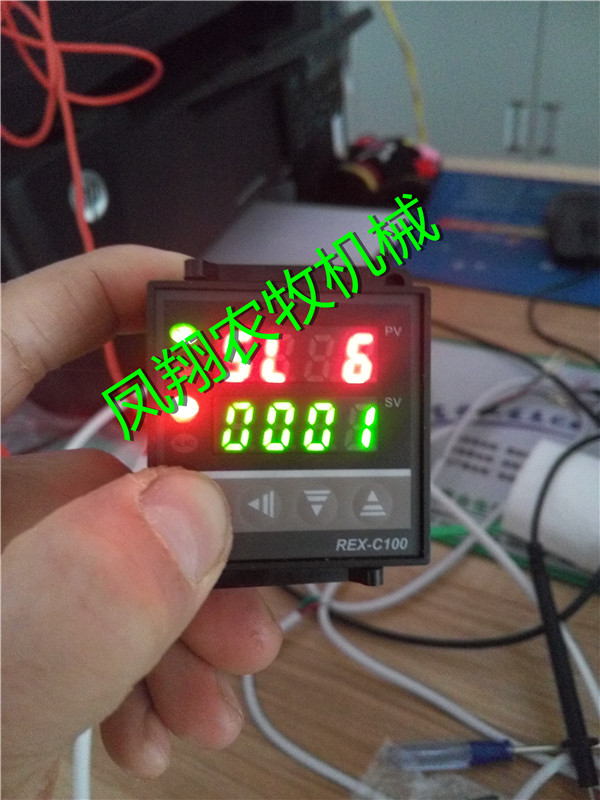

使用方法：按一下SET键，仪表下方SV框黄色字体开始闪烁，通过向上或向下的方向按键进行数值的加减，通过向左的方向按键进行数值移位，用于设置棚内需要的温度，仪表进行控制工作时候，对应的指示灯同时也会亮和灭。举例：SV框设置为00030，OH设置为0002，则在棚内温度达到30度时候停止加热，仪表OUT1指示灯灭，当温度降低到30-2=28度时候再次加热，仪表OUT1指示灯亮。

当设置SV框温度后，仪表指示灯OUT1能随着设置的温度亮与灭，而交流接触器无动作时候，可以判断是否为SV控制输出继电器损坏，此时可以把SV框设置为0000,长按SET键3秒，可以把AL1设置为棚内需要加热的温度，利用AL1进行备份控制，指示灯AL1会随着控制输出对应亮和灭。
